Контроль зношування валів: як уникнути аварій

Сезонні піки навантаження — окрема перевірка на міцність для будь-якого парку техніки. Трактори, комбайни, транспортери, насоси та привідні механізми в розпал робіт працюють з мінімальними паузами, і саме тоді накопичене зношування валів та осей дає про себе знати найгостріше. Проблема в тому, що вихід вала з допуску рідко стається раптово: спочатку з’являється ледь помітний люфт, потім вібрація, а вже за нею — прискорене руйнування підшипників, ущільнень і суміжних деталей. Якщо цей процес виявити на ранньому етапі, ремонт зводиться до заміни одного елемента. Якщо пропустити — аварійна зупинка в найгарячіший момент і значно дорожче відновлення.

Де найчастіше виникає зношування

Знос розподіляється по деталі нерівномірно — він концентрується там, де вал контактує з іншими вузлами й сприймає навантаження. Насамперед це посадки під підшипники: навіть незначне «просідання» діаметра порушує натяг і призводить до провертання обойми. Далі — шийки валів, які працюють у парі з втулками й ущільненнями та поступово втрачають початкову геометрію.

Уваги потребують і осі, зовнішні циліндричні поверхні, а також місця встановлення втулок — саме тут відхилення розміру найшвидше переходить у люфт. Характерна риса всіх цих зон у тому, що зношування розвивається поступово й довго залишається непомітним, доки не досягне критичного значення.

Додатковий чинник — умови експлуатації сільгосптехніки: запиленість, вологість, змінні навантаження й тривала робота на межі можливостей у сезон пришвидшують знос порівняно зі стаціонарним обладнанням. Тому деталі, які на стаціонарному верстаті служили б довго, у польових машинах потребують частішого контролю.

Чому візуального огляду недостатньо

Огляд «на око» дає лише грубе уявлення про стан деталі. Він допомагає помітити задири, сліди перегріву чи явні борозни, але не здатен показати, наскільки реальний діаметр відхилився від номінального. А саме ці десяті й соті частки міліметра визначають, чи забезпечить вузол потрібну посадку.

Особливо оманливий візуальний контроль після відновлення або виготовлення деталі. Поверхня після шліфування може виглядати ідеально, але це не гарантує потрапляння в допуск. Без інструментального вимірювання деталь легко пропустити у складання з відхиленням, яке проявиться вже під навантаженням — і тоді доведеться повторно розбирати вузол.

Які способи контролю використовують

На практиці застосовують кілька підходів, і кожен має свою сферу. Мікрометр дає точне числове значення діаметра й корисний, коли потрібно знати конкретний розмір деталі — наприклад, при дефектації чи підборі ремонтного розміру. Штангенциркуль універсальніший і зручний для орієнтовних замірів, хоча поступається мікрометру в точності на відповідальних поверхнях. Гранична скоба працює за іншим принципом: вона не показує розмір, а відповідає на просте питання «годиться чи ні», відсікаючи деталі, що вийшли за межі допуску.

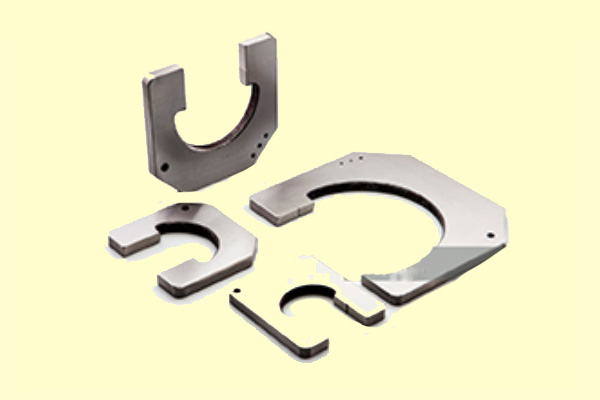

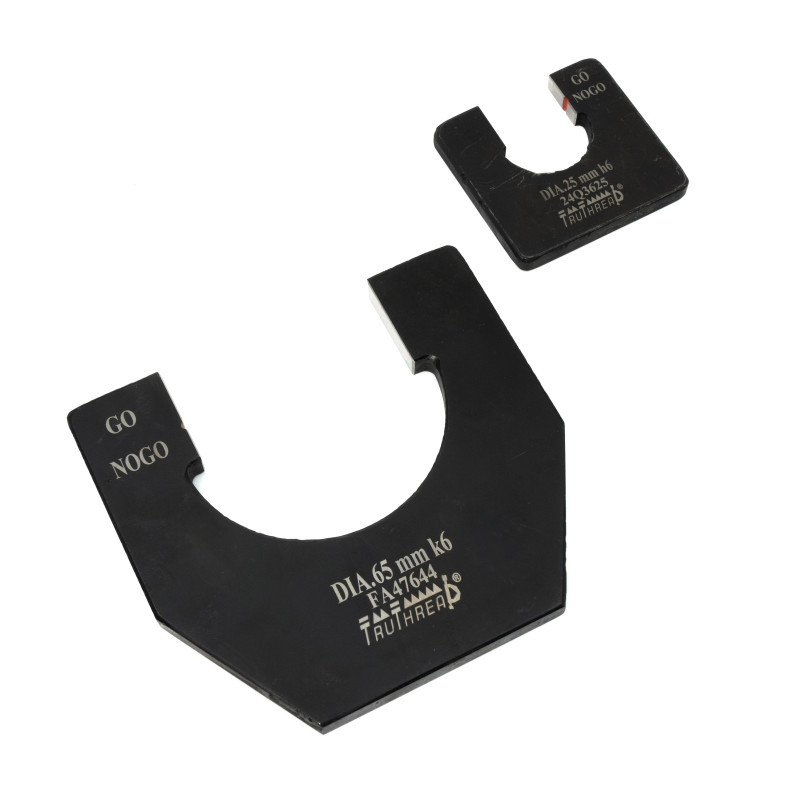

Для швидкої граничної перевірки зовнішніх розмірів у серійному виробництві та ремонтних дільницях можуть використовуватися калібри-скоби. Помилково вважати якийсь із цих інструментів універсально кращим — вибір залежить від завдання: там, де важливе точне значення, доречніший мікрометр, а там, де потрібна швидка сортувальна перевірка потоку однотипних деталей, ефективнішою буде гранична скоба.

Коли доцільні граничні скоби

Сильна сторона граничних скоб — швидкість і однозначність результату, тому вони найкраще розкриваються там, де перевіряють багато однакових деталей. Це передусім серійне виготовлення, коли потрібно контролювати кожну одиницю без витрат часу на зняття числового значення.

Не менш доречні вони й на вхідному контролі — щоб відсіяти невідповідні заготовки чи запчастини ще до запуску у виробництво. Окрема сфера — швидка перевірка однакових деталей у потоці та контроль після шліфування або відновлення, коли важливо переконатися, що відремонтована поверхня повернулася в межі допуску. У всіх цих випадках гранична перевірка економить час порівняно з поелементним вимірюванням.

Як організувати контроль у ремонтній майстерні

Щоб контроль працював системно, а не від випадку до випадку, його варто формалізувати. Почати можна з визначення контрольних точок — переліку поверхонь на валах і осях, які перевіряються обов’язково. Для кожної з них слід зафіксувати допустимі розміри, спираючись на технічну документацію чи ремонтні норми конкретної деталі, а не на приблизні уявлення.

Важливо також закріпити відповідальність: хто саме проводить контроль, на якому етапі й чим фіксує результат. Такий підхід перетворює перевірку на зрозумілу процедуру, яку легко відтворити навіть за високої завантаженості. У підсумку майстерня раніше відбраковує зношені деталі та рідше стикається з повторним розбиранням вузлів.

Висновок

Контроль зношування валів — це не додатковий клопіт, а спосіб перевести ремонт із режиму «гасіння пожеж» у планову роботу. Своєчасне вимірювання зменшує ризик аварійних зупинок у сезон і продовжує ресурс суміжних вузлів. Відповідний вимірювальний і контрольний інструмент для таких завдань можна підібрати у спеціалізованих каталогах, орієнтуючись на тип деталей і характер операцій.
