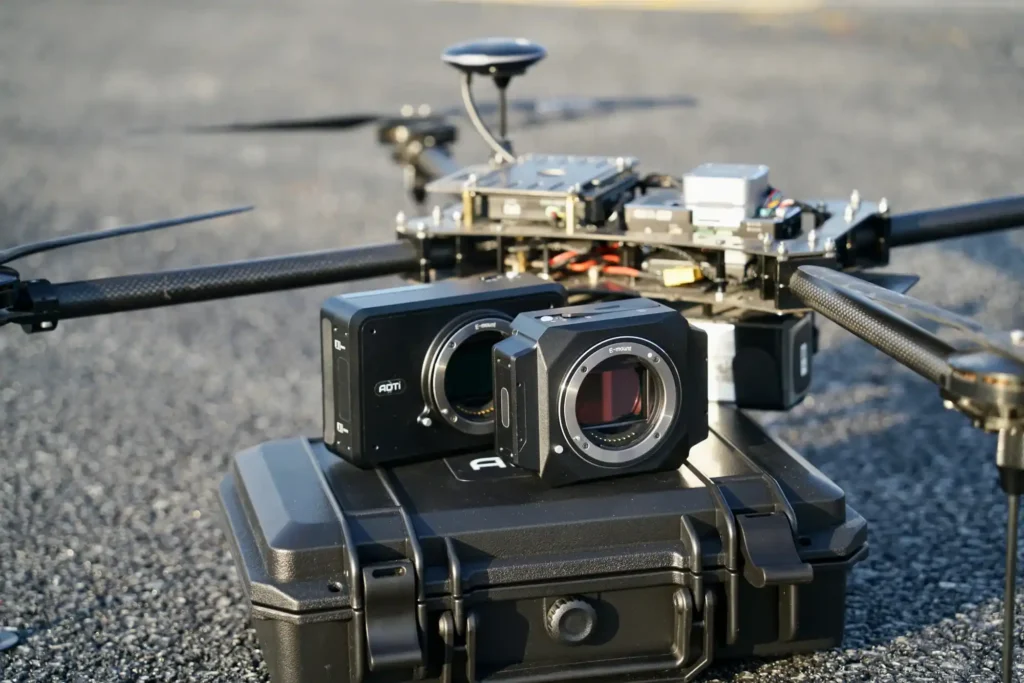

Сервоприводи для дронів та БПЛА: як вибрати надійне рішення для системи керування

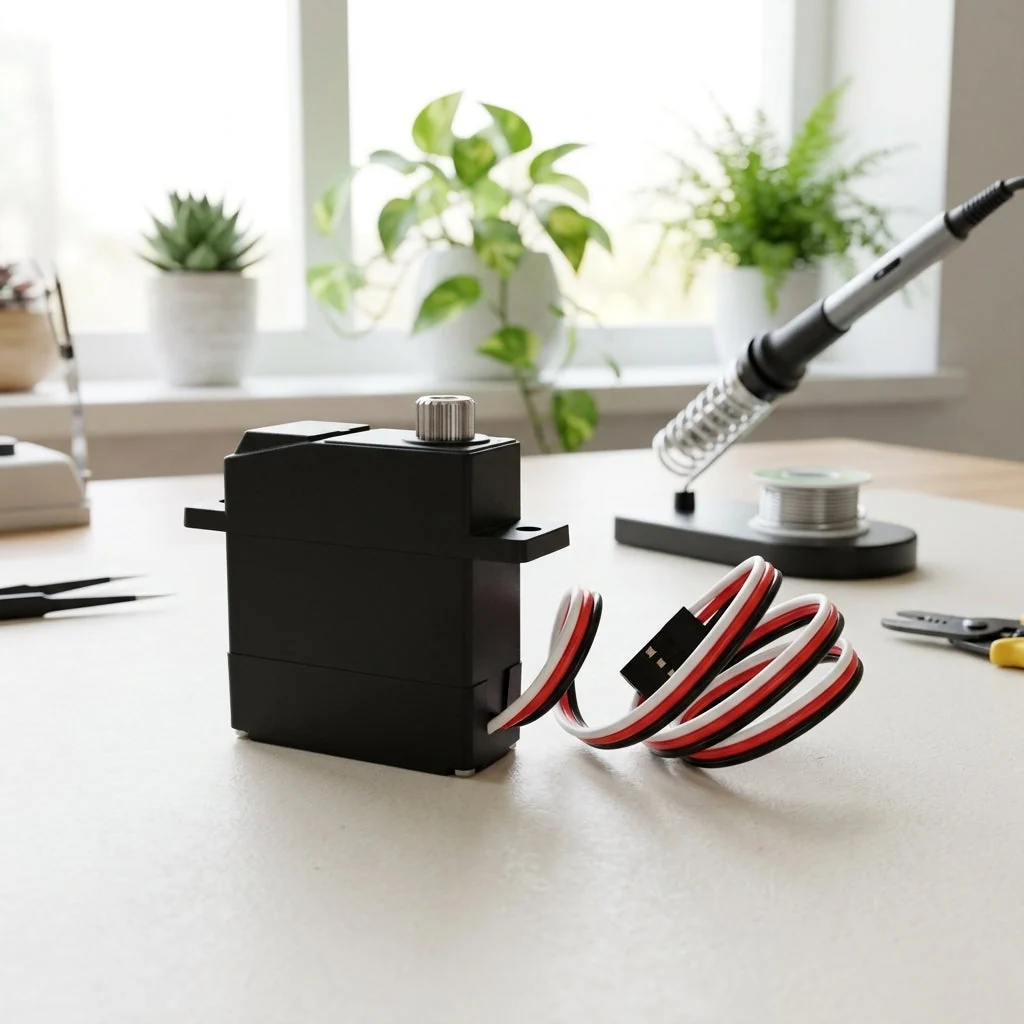

Сервопривід у системі керування дрона працює як м’яз із власним «мозком». Він отримує команду, крутить вал на заданий кут і тримає його, навіть коли вітер чи інерція намагаються зірвати механізм. Без цього вузла підвіс камери «пливе», стулка запізнюється, а спрямована антена дивиться не туди.

Пілот швидко відчуває різницю між паперовим моментом і тим, що сервопривід показує в польоті. Дешевий механізм гріється, люфтить і з’їдає міліампери даремно. Тому збірку часто починають із перевірки напруги, швидкості та роз’єму, а комплектуючі шукають в интернет-магазин Providok, де вже зібрані кабелі, конектори й самі приводи під типову FPV-схему.

Момент, швидкість і напруга — три цифри, які не брешуть

Момент пишуть у кг·см. Це сила, з якою вал утримує важіль. Легкий мікросервопривід на 1,5–2,5 кг·см годиться для міні-підвісу камери. Важча оптика або стулка скиду вже просить 4–8 кг·см і металеву шестерню. Швидкість вимірюють часом повороту на 60°. Значення 0,07–0,10 с ще терпиме для плавної картинки. Для різкого скиду шукають 0,05–0,07 с.

Напруга змінює обидва параметри. На 4,8 В сервопривід «спить», на 6,0–7,4 В додає і крутний момент, і темп. Головне — не виходити за паспорт. Перенапруга спалює контролер у корпусі швидше, ніж здається.

Типові орієнтири для збірки такі:

• мікропідвіс FPV-камери: 9–12 г, 1,8–3,0 кг·см, цифровий сигнал;
• стулка чи замок корисного навантаження: метал у редукторі, запас моменту щонайменше 30%;
• поворот антени або лідара: плавний хід і мінімальний люфт, а не гоночна швидкість.

Цифровий сервопривід оновлює положення сотні разів на секунду. Аналоговий — рідше, тому на вібрації рами він «дрижить» і тягне струм навіть у спокої. Для БПЛА з польотним контролером майже завжди беруть цифровий варіант із вузьким імпульсом 1000–2000 мкс.

Де ламається система, якщо ігнорувати дрібниці

Роз’єм JR або Futaba має сидіти щільно. Окислений контакт дає випадкові ривки — і підвіс «клює» носом посеред кадру. Провід живлення тонший за 26 AWG гріється на довгій трасі від BEC. Краще тягнути окремий стабілізований канал, а не садити сервопривід на ту саму лінію, що й відеопередавач.

Корпус теж має значення. Пластикова шестерня легша, але після кількох жорстких посадок зуби зрізає. Метал важчий на кілька грамів, зате тримає удар і пісок. Вологозахист IP67 потрібен не завжди: для сухого ангара він зайвий, для поля після дощу — обов’язковий.

Навіщо ставити серво на 20 г, якщо рама і так на межі польотної маси? Кожен зайвий грам з’їдає хвилини польоту. З іншого боку, занадто слабкий привід змушує контролер постійно коригувати кут — і батарея тане ще швидше.

Практична перевірка займає хвилини. Сервотестер або канал приймача ставлять у центр, потім у крайні точки. Слухають, чи немає скреготу. Дивляться, чи тримає вал навантаження пальцем. Якщо корпус теплішає за тридцять секунд простою — цей екземпляр у політ не пускають.

Як зібрати контур керування, щоб він не зламавсь у повітрі

Спочатку рахують навантаження: вага камери, важіль, вітрове плече. Потім додають запас. Далі звіряють напругу BEC і протокол польотного контролера. Лише після цього дивляться на грам і ціну. Такий порядок рятує від типової помилки: купити «швидкий і легкий», а в польоті отримати кашу замість стабілізації.

Сумісність сигналу теж не дрібниця. Більшість контролерів віддає стандартний PWM. «Розумні» шини на кшталт S.Bus економлять проводи, але вимагають відповідного сервоприводу. Мішати протоколи без перехідника — шлях до хаотичних ривків.

На цьому етапі вже видно, навіщо взагалі потрібні сервоприводи для дронів та БПЛА в контурі керування: без точного кута камера малює горизонт криво, а механізм скиду відкривається із запізненням у півсекунди. Півсекунди в повітрі — це вже інша точка на землі.

Після вибору залишається механіка кріплення. Люфт у кронштейні з’їдає всю точність електроніки. Самонарізний гвинт у пластик рами з часом розхитується. Краще закладна гайка або гумова демпферна шайба, щоб вібрація моторів не добивала редуктор.
