Кабель для насосної станції та свердловини: занурювальний насос і захист від вологи
Водопостачання приватного будинку з власної свердловини чи криниці — поширене рішення в українських селах і котеджних містечках. Серце системи — насос, а його надійність напряму залежить від правильного кабелю. Помилки тут коштують дорого: заміна кабелю в глибокій свердловині — складна й затратна операція.
Спеціальний кабель для занурювальних насосів

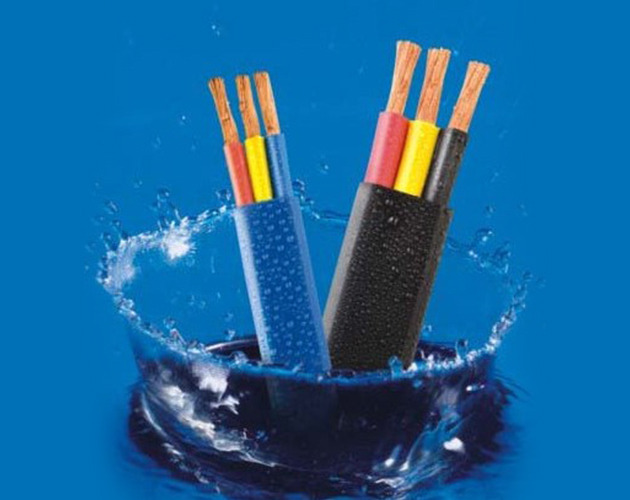

Занурювальний насос працює під водою, тому звичайний ВВГнг для нього не підходить. Потрібен спеціальний водостійкий кабель (наприклад, водозаглибний кабель для питної води), який:
- має водонепроникну оболонку, стійку до постійного перебування у воді;
- виготовлений з матеріалів, безпечних для питної води;
- витримує механічні навантаження при спусканні й підійманні насоса;
- стійкий до розтягування під власною вагою на великій глибині.
Розрахунок перерізу з урахуванням глибини
Що глибша свердловина, то довший кабель — і то більше падіння напруги на ньому. Для глибоких свердловин переріз беруть із запасом:
| Потужність насоса | Глибина до 40 м | Глибина 40–80 м |
|---|---|---|
| до 1 кВт | 3×1,5 мм² | 3×2,5 мм² |
| 1–2 кВт | 3×2,5 мм² | 3×4 мм² |
| 2–3 кВт | 3×4 мм² | 3×6 мм² |
Занижений переріз призводить до просідання напруги, перегріву двигуна насоса й скорочення його ресурсу.
Герметичні з’єднання
Кабель насоса часто постачається відрізком, який потрібно нарощувати до потрібної довжини. З’єднання виконують виключно герметичними термоусаджувальними муфтами, спеціально призначеними для роботи під водою. Звичайна ізоляційна стрічка тут неприпустима — вода потрапить у з’єднання й спричинить коротке замикання.
Живлення насосної станції від щита
Лінія насоса потребує:
- окремого автомата відповідного номіналу;
- ПЗВ 30 мА (насос працює з водою — ризик витоку);
- заземлення корпуса насоса й станції;
- за можливості — захисту від сухого ходу (реле, що вимикає насос без води).
Поверхневі насоси й станції

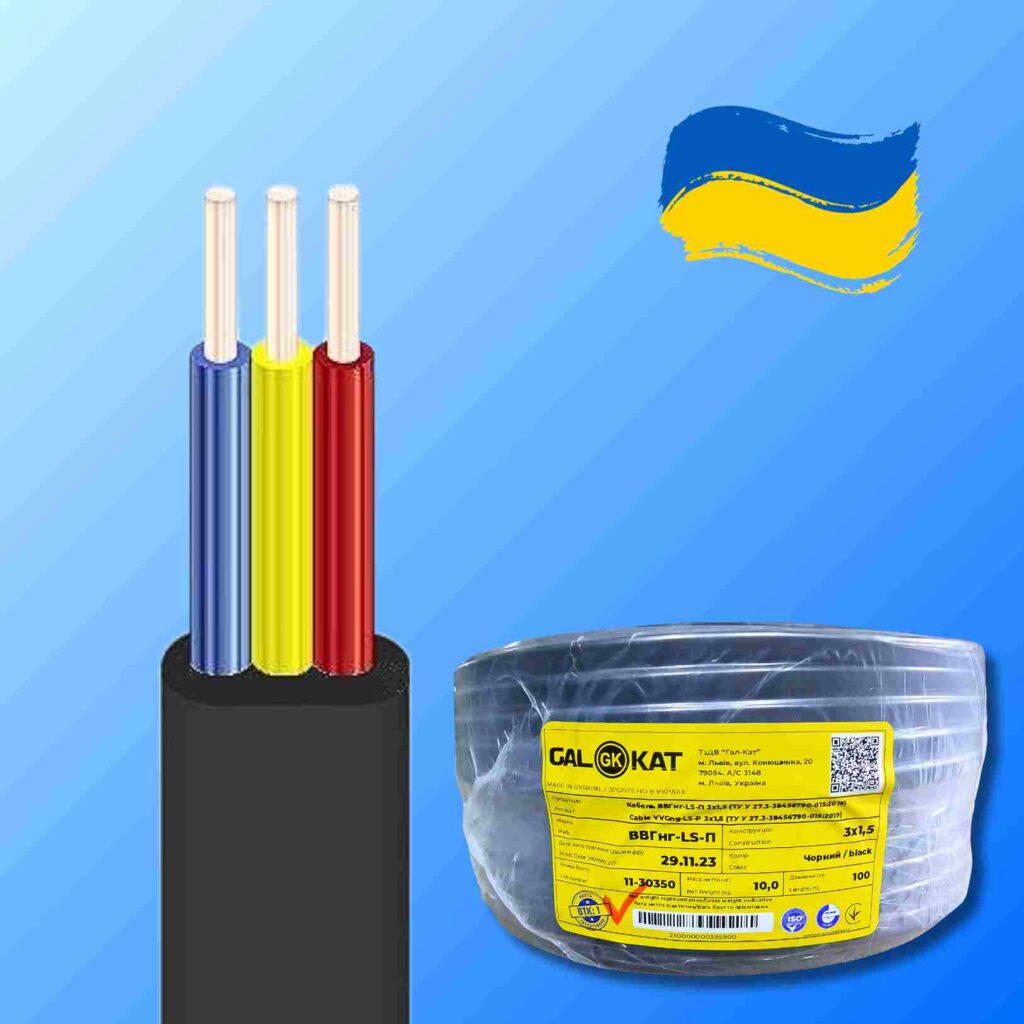

Для поверхневих насосів і насосних станцій, розташованих у приміщенні (кесоні, підвалі), кабель живлення — звичайний ВВГнг-LS відповідного перерізу. Але саме занурювальна частина (якщо є) потребує спеціального водостійкого кабелю.
FAQ про кабель для свердловини
Чи можна використати звичайний ВВГнг для занурювального насоса?
Ні. Оболонка ВВГнг не розрахована на постійне перебування у воді. Потрібен спеціальний водозаглибний кабель.
Як з’єднати кабель насоса з живленням?
Тільки герметичною термоусаджувальною муфтою, призначеною для підводного застосування. Це критично для надійності.
