Який корпус вибрати для електрощита та чим ABS-корпус кращий за металевий?

Надійність розподільчого вузла, захищеність модульного обладнання та безпека обслуговуючого персоналу безпосередньо залежать від фізичних властивостей оболонки, в якій змонтована автоматика. Вибір шафи для комутаційних пристроїв є першочерговим етапом проєктування внутрішніх інженерних мереж. Неправильно підібраний бокс під впливом навколишнього середовища може піддатися корозії, втратити герметичність або стати причиною ураження електричним струмом при пробої ізоляції на корпус. Сучасна низьковольтна апаратура вимагає стабільної монтажної основи, здатної витримувати термічні навантаження та механічні удари.

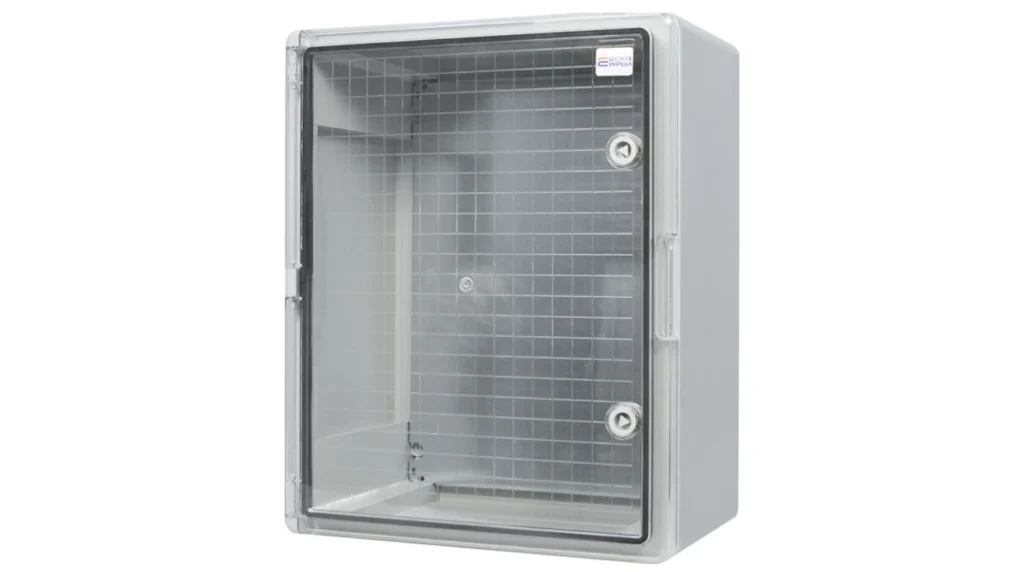

Залежно від умов експлуатації та місця розміщення, інженери обирають між традиційними зварними металоконструкціями та сучасними полімерними оболонками. Якщо раніше металеві шафи вважалися єдиним надійним варіантом для силових вузлів, то сьогодні технологічні пластикові щити демонструють кращі експлуатаційні показники в більшості цивільних сценаріїв. У житловому та комерційному будівництві все частіше застосовується ударостійкий корпус з АБС-пластику, оскільки цей матеріал повністю відповідає суворим міжнародним стандартам пожежної безпеки та електроізоляції. При монтажі систем обліку, автоматизації чи розподілу на відкритому повітрі, в сирих підвалах або на виробничих ділянках критично важливо правильно оцінити захисні властивості полімерів. Коли об’єкт вимагає підвищеного рівня вологозахисту, фахівці намагаються купити герметичний пластиковий корпус, який запобігає утворенню конденсату та не потребує додаткового заземлення самої оболонки.

За якими основними критеріями обирають оболонку електрощита?

Підбір розподільчого боксу починається не з матеріалу, а з аналізу технічного завдання, архітектури мережі та умов навколишнього середовища, де функціонуватиме обладнання. Будь-яка монтажна шафа повинна вмістити весь комплект захисної автоматики, забезпечити зручність розведення кабельних ліній та гарантувати відведення тепла від працюючих пристроїв.

При технічному аналізі корпусу обов’язково враховуються такі параметри:

Габаритні розміри та модульна місткість. Визначається кількістю посадкових місць на DIN-рейці (від 4 до 72 і більше модулів). Важливо залишати просторовий резерв не менше 20% для встановлення додаткових лінійних вимикачів чи реле.
Клас пило- та вологозахисту (індекс IP). Для сухих офісних приміщень достатньо захисту на рівні IP40. Для агресивних середовищ, автомийок чи вуличного монтажу підбирається ударостійкий корпус ABS з показником не нижче IP65, що унеможливлює потрапляння пилу та струменів води на струмопровідні шини.
Конструктивне виконання внутрішнього простору. Для модульних автоматів потрібні інтегровані шасі з DIN-рейками та фальш-панелями. Якщо в щиті передбачено розміщення нестандартного обладнання, частотного регулятора чи лічильника, використовується корпус з монтажною панеллю, що дозволяє виконувати довільну фіксацію елементів за допомогою саморізів або гвинтів.

Крім того, враховується спосіб монтажу. Накладні бокси прості в установці на капітальні стіни, тоді як вбудовані варіанти дозволяють приховати інженерний вузол у ніші, зберігаючи корисну площу приміщення.

Чому щити з ABS-пластику перевершують металеві аналоги?

Технічна еволюція полімерів дозволила створити термопластичні смоли з високими експлуатаційними характеристиками, які за багатьма параметрами залишили залізо позаду. Головний недолік металу в електротехніці – його висока електропровідність, що вимагає обов’язкового та бездоганного підключення корпусу до захисного контуру заземлення (PE). Полімерні щити з ABS-пластику позбавлені цього ризику, оскільки сам матеріал є діелектриком і гарантує повну безпеку для людини навіть при виникненні аварійного потенціалу всередині боксу.

Основними перевагами використання АБС-пластику перед металом є наступні інженерні чинники:

На відміну від листової сталі, яка починає іржавіти в місцях подряпин, відколів фарби або на зрізах отворів для гермовводів, пластик не боїться високої вологості, соляного туману та хімічно агресивних випарів.
Полімерні шафи значно легші за металеві, що суттєво спрощує транспортування та монтаж на пухкі будівельні конструкції (наприклад, на гіпсокартонні перегородки або газоблок) без ризику виривання кріплень.
У сучасних щитах часто монтують блоки бездротового зв’язку, Wi-Fi роутери для систем розумного будинку або антени контролерів. Металевий корпус повністю екранує радіосигнал, тоді як пластикові аналоги вільно пропускають високочастотні хвилі.
Формування отворів для кабельних гермовводів (сальників) у полімерних стінках виконується за лічені секунди за допомогою звичайного конусного свердла. При роботі з металом цей процес вимагає використання спеціальних гідравлічних прес-перфораторів або тривалого випилювання, що пошкоджує захисний шар фарби.

Поєднання цих факторів робить сучасні полімерні бокси найбільш технологічним вибором для більшості цивільних об’єктів. Метал залишається затребуваним переважно на промислових підприємствах, де існує постійний ризик сильних ударів важким обладнанням, або в специфічних зонах, де проєкт вимагає встановлення важкої великогабаритної апаратури силового введення на струми понад 400 Ампер.

Конструктивні особливості та правила монтажу пластикових боксів

Ефективна експлуатація сучасного полімерного розподільчого вузла залежить не лише від характеристик самого матеріалу, а й від дотримання технології збирання. Якісний ударостійкий корпус ABS має продуману внутрішню архітектуру, яка суттєво відрізняється від жорстких зварних металоконструкцій. Гнучкість пластику дозволяє виробникам створювати складні форми з ребрами жорсткості, знімними рамами та спеціальними зонами для укладання провідників. При роботі з сучасними пластиковими оболонками професійні електрики звертають увагу на такі деталі:

Використання фальш-панелей (пластронів): ці елементи повністю закривають внутрішній простір щита, залишаючи відкритими лише рукоятки керування автоматичних вимикачів. Це створює додатковий бар’єр, що унеможливлює випадковий дотик пальців до струмопровідних шин або оголених дротів під час щоденного використання.
Організація кабельних потоків: у корпусах з АБС-пластику за DIN-рейками зазвичай передбачено технологічний зазор від 15 до 25 мм. Цей простір дозволяє акуратно прокласти закладені кабельні траси, розвести фазні та нульові жили без перетискання та небезпечного натягу дротів.
Кріплення на нерівні поверхні: на відміну від металевої шафи, яку при затягуванні анкерів на кривій стіні може перекосити (через що перестануть зачинятися дверцята), пластикові щити з ABS-пластику еластичніші. Проте при монтажі все одно важливо уникати надмірного зусилля на затискні гвинти, щоб не спровокувати появу внутрішніх тріщин у монтажних вушках.

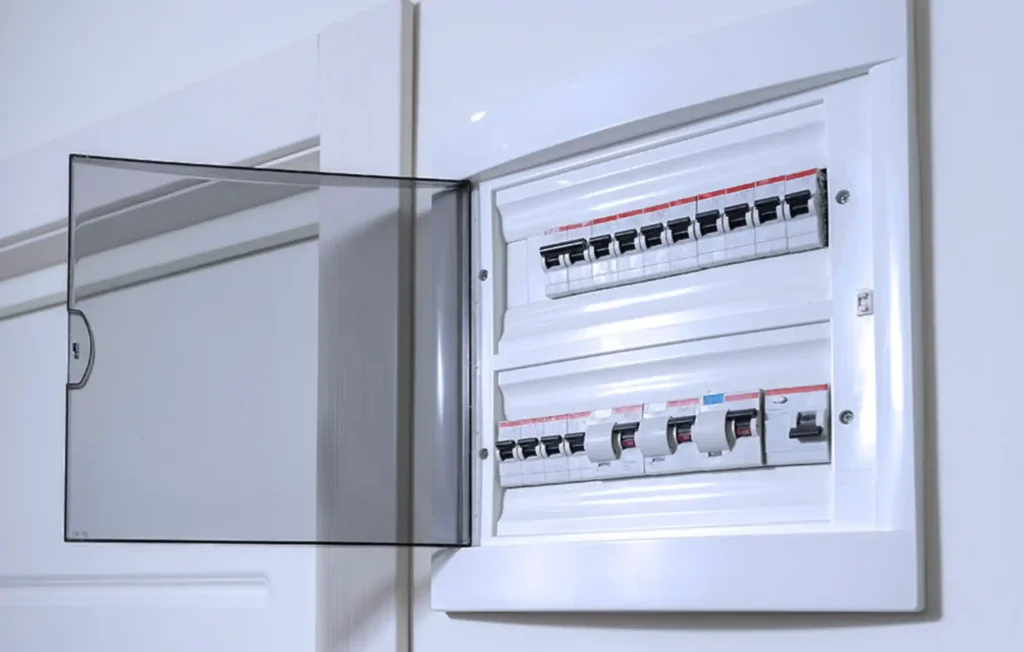

Особливе значення має правильний підбір типу прозорості дверцят. Корпуси випускаються як з глухими пластиковими стулками, так і з прозорими димчастими вікнами. Прозорі елементи дозволяють виконувати візуальний моніторинг стану реле напруги, лічильника чи індикаторних ламп без необхідності постійного відкривання щита, що дуже зручно при щоденному контролі параметрів мережі.

Нюанси вибору моделей з монтажною панеллю

Коли архітектура щита виходить за рамки стандартного набору модульних автоматів, виникає потреба в особливій конфігурації корпусу. Класична DIN-рейка має фіксовану глибину і ширину кроку, що робить її непридатною для встановлення нестандартних габаритних пристроїв – наприклад, блоків живлення світлодіодних стрічок, трансформаторів, промислових контролерів або комутаторів систем автоматизації. Для вирішення таких інженерних завдань оптимально підходить корпус з монтажною панеллю, виконаною з оцинкованої сталі або суцільного діелектричного пластику.

Така конструкція дає майстру повну свободу дій, оскільки дозволяє самостійно розмітити і закріпити будь-який елемент у довільному положенні. Металева панель всередині пластикового боксу створює надійне жорстке шасі, здатне витримати велику вагу важких пускачів або перемикачів навантаження. Водночас сам зовнішній пластиковий бокс продовжує виконувати функцію надійної діелектричної оболонки, захищаючи вузол від впливу навколишнього середовища та повністю нівелюючи ризик ураження струмом від випадкового пробою на зовнішні стінки щита.

Еволюція будівельних технологій змінила вимоги до проєктування інженерних мереж, де на перший план вийшли швидкість монтажу та гарантована пасивна безпека. Відмова від металевих оболонок на користь сучасних технологічних полімерів у житловому секторі – це не просто данина дизайну, а раціональний інженерний розрахунок. Використання діелектричних боксів зводить до мінімуму людський фактор при експлуатації та обслуговуванні ліній під напругою, нівелюючи ризики, пов’язані з якістю заземлювального контуру. Зрештою, надійність електрощита визначається не монументальністю його стінок, а сукупністю захисних властивостей, які забезпечують безперебійну роботу автоматики у конкретних кліматичних та експлуатаційних умовах.
